التأثير المتبادل بين المغناطيس و التيار الكهربائي
كفاءة المجال: يفسر بظاهرة التمغنط بعض الظواهر الكهرومغناطيسية في الحياة اليومية.
مؤشرات الكفاءة:
- يعرف أن للتيار الكهربائي أثر مغناطيسي.
- كيف يمكن لهذه الرافعة أن ترفع الهياكل المعدنية باستخدام الكهرباء؟
1- الأثر المغناطيسي للتيار الكهربائي:
- تجربة أورستيد Expérience d’Oersted:
نحقق التجربة حسب الشكل 1 المقابل:
الملاحظة: عند غلق القاطعة يتوهج المصباح وتنحرف الإبرة الممغنطة.
النتيجة: عند مرور التيار الكهربائي في أي ناقل يتولد حوله حقل مغناطيسي.
- تجربة لابلاس: Expérience de Laplace:
نحقق التجربة حسب ما يوضحه الشكل 2 المقابل:
الملاحظة: بعد غلق الدارة نلاحظ تحرك السلك النحاسي في اتجاه معين تحت تأثير المغناطيس والتيار
الكهربائي.
النتيجة: يؤثر الحقل المغناطيسي لمغناطيس على ناقل يمر فيه التيار الكهربائي أي يؤثر عليه بقوة تسمى
القوة الكهرومغناطيسية.
2- المغناطيس الكهربائي:

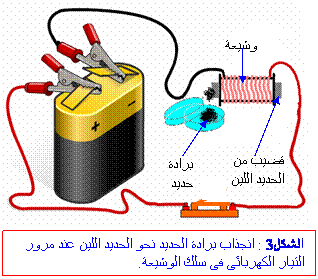

نحقق التجربة المبينة على الشكل 3 المقابل:
الملاحظة: عند غلق الدارة نلاحظ انجذاب البرادة نحو النواة المصنوعة من الحديد اللين.
النتيجة:
- لقد تمغنطت النواة الحديدية نتيجة لمرور التيار الكهربائي في الوشيعة.
- نسمي المغناطيس والنواة الحديدية بالمغناطيس الكهربائي.
