رسم المسارات
كفاءة المجال: يوظف مفهومي السرعة والمسار لوصف بعض الحركات من الحياة اليومية.
مؤشرات الكفاءة: يرسم مسار نقطة من جسم في حالة حركة انسحابية ، دورانية، انسحابية
دورانية.
الحركة الانسحابية:
التجربة الأولى:

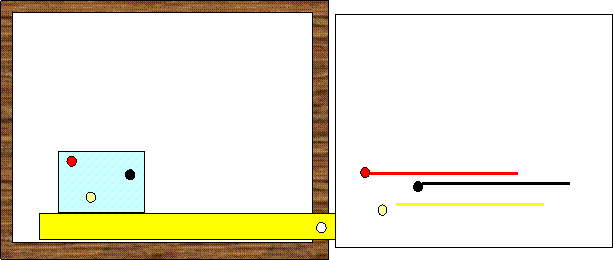

- نحدث ثلاثة ثقوب على ورق مقوى ندخل منها رؤوس أقلام.
- نلصق ورقة بيضاء على لوحة خشبية ملساء ونضع فوقها مسطرة.
- نضع الورق المقوى بمحاذاة المسطرة كما يوضحه الشكل 1
- نثبت الأقلام بشكل عمودي على الورقة التي نسحبها بشكل مستقيم.
الملاحظة: النقاط الثلاثة ترسم مسارا مستقيما.
النتيجة: عندما ينسحب جسم وفق خط مستقيم فإن مسارات كل نقاطه تكون مستقيمة.
التجربة الثانية:

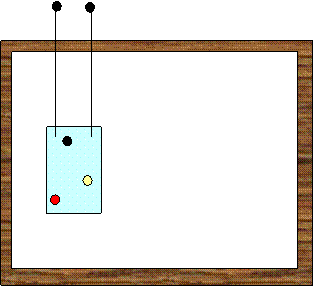

نستعمل نفس الأدوات السابقة لكن بتثبيت الورق المقوى بخيطين لهما نفس الطول يتدليان وهما مشدودان
ومتوازيان عند سحب الوق المقوى.
الملاحظة: نلاحظ أن مسارات النقاط الثلاثة متماثلة وهي ذات شكل منحني.
النتيجة: نقول عن جسم صلب أنه يتحرك حركة انسحابية إذا كانت مسارات كل نقاطه متماثلة.
2- الحركة الدورانية:

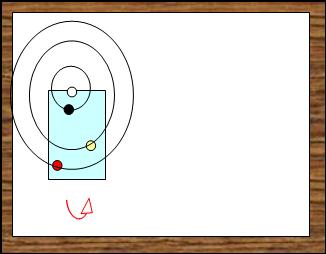

التجربة الثالثة: نحضر الورق مقوى المثقوب الذي استعملناه في التجربتين السابقتين ثم نثبته كما يوضحه
الشكل المقابل.
ندير الورقة في الاتجاه المشار إليه.
الملاحظة:
- شكل مسار كل نقطة من النقاط دائري.
- الدوائر الممثلة لمسارات النقاط الثلاثة غير متطابقة.
- نقطة تثبيت الورق المقوى تمثل مركزا لهذه الدوائر.
النتيجة:
- تتحرك كل نقطة من جسم صلب في حالة دوران حركة مسارهاعبارة عن دوائر لكنها غير متماثلة.
- أثناء دوران جسم صلب فإن كل نقطة منه لها مسار دائري إلا المركز.
3- علاقة المرجع بالمسار:
التجربة الرابعة:

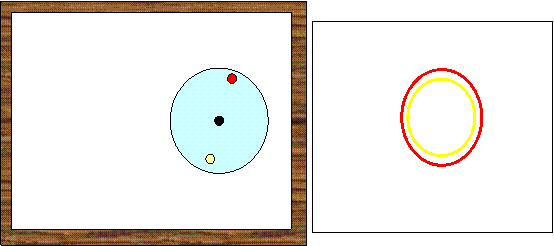

نحضر قرصا من ورق مقوى به ثقبان و نثبته بعد ذلك من مركزه.
ندير القرص من مركزه ثم نرسم مساري النقطتين الحمراء و الصفراء
النتيجة:
- نقول عن جسم صلب في مرجع معين أنه يدور إذا كانت كل نقاطه لها مسار دائري.

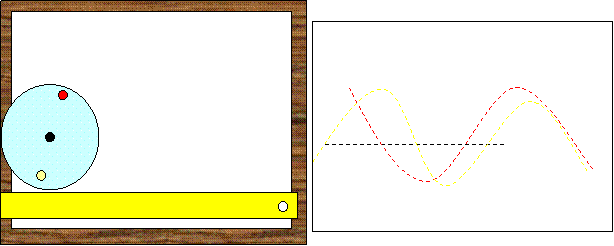

نستعمل نفس القرص السابق دون تثبيته بل نجعله يتدحرج على حافة مسطرة أفقية ثم نرسم مساري
النقطتين.
الملاحظة: نلاحظ أن شكل المسارين منحني ويختلف عن مساري النقطتين في التجربة السايقة.( المرجع
هنا هو المسطرة).
النتيجة: يختلف شكل المسار باختلاف المرجع الذي ننسب إليه الحركة.
